导语：周三，苹果第二代“迷你”平板 iPad mini with Retina，采用视网膜显示屏的iPad Mini 2上市开卖。按照惯例，著名维修网站iFixit对其进行了拆解，并给出了“极难修复”的结论。以下为具体的拆解过程：







准备

在拆解前，先来回顾一下iPad Mini 2的规格配置。实际上除尺寸不同外，iPad Mini 2与iPad Air的配置几乎完全相同。

·7.9英寸2048×1536像素IPS屏幕（326ppi）

·64位A7 双核处理器+1GB RAM

·M7运动协处理

·500万像素后置iSight摄像头，120万像素720p前置摄像头

·支持802.11n双频段MIMO WiFi

·16/32/64/128GB内置存储





步骤一：

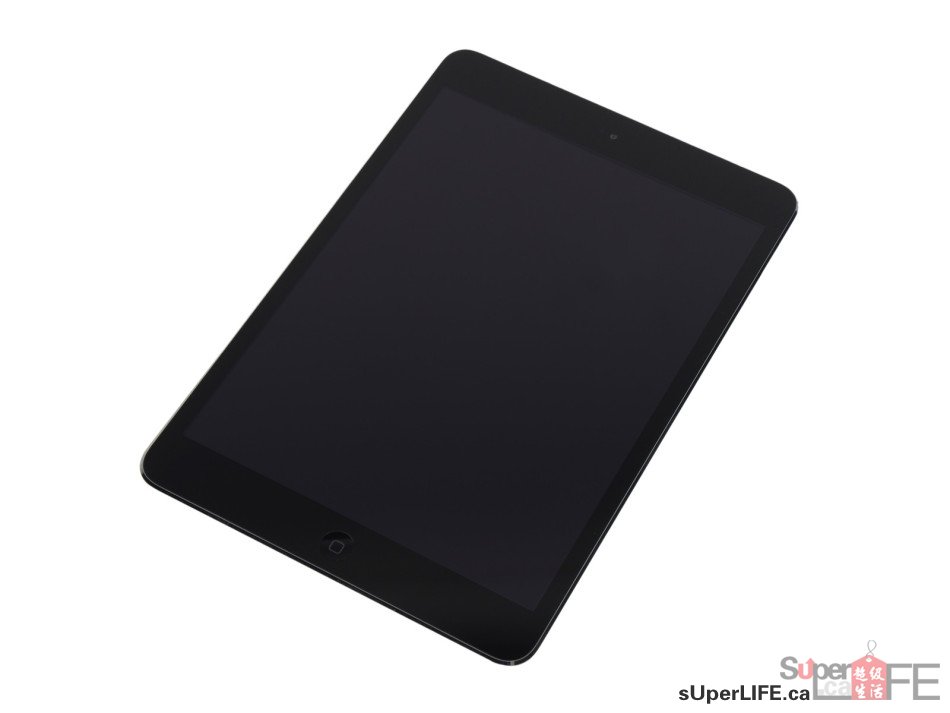

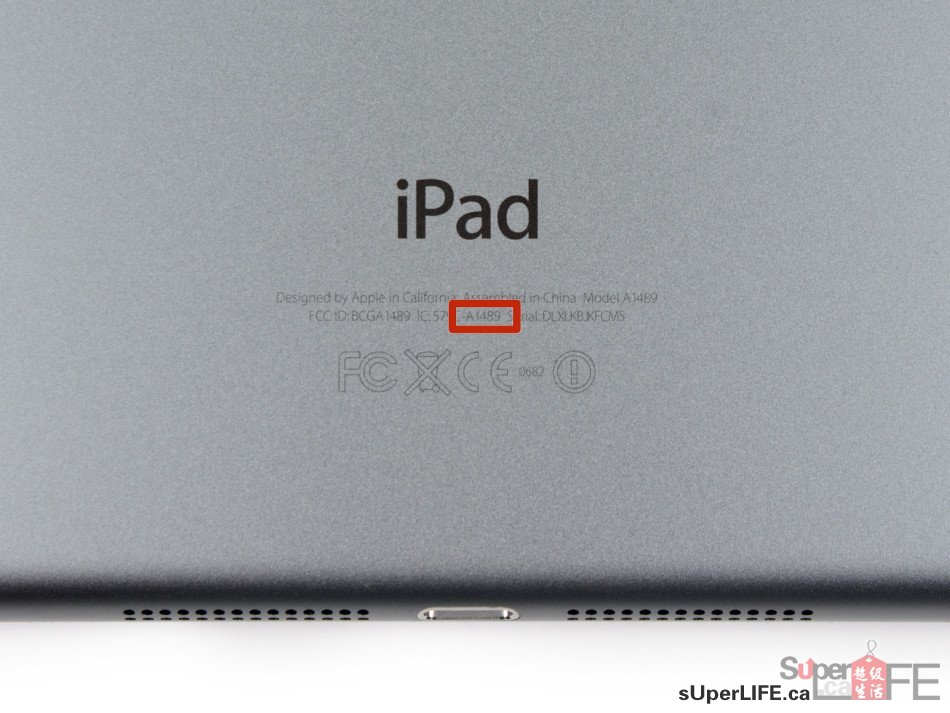

·iPad Mini 2的型号是A1489。







·和iPhone 5S一样，iPad Mini 2也增加了“太空灰”版。iPad Mini 2机身紧凑，方便一手把握。





步骤二：

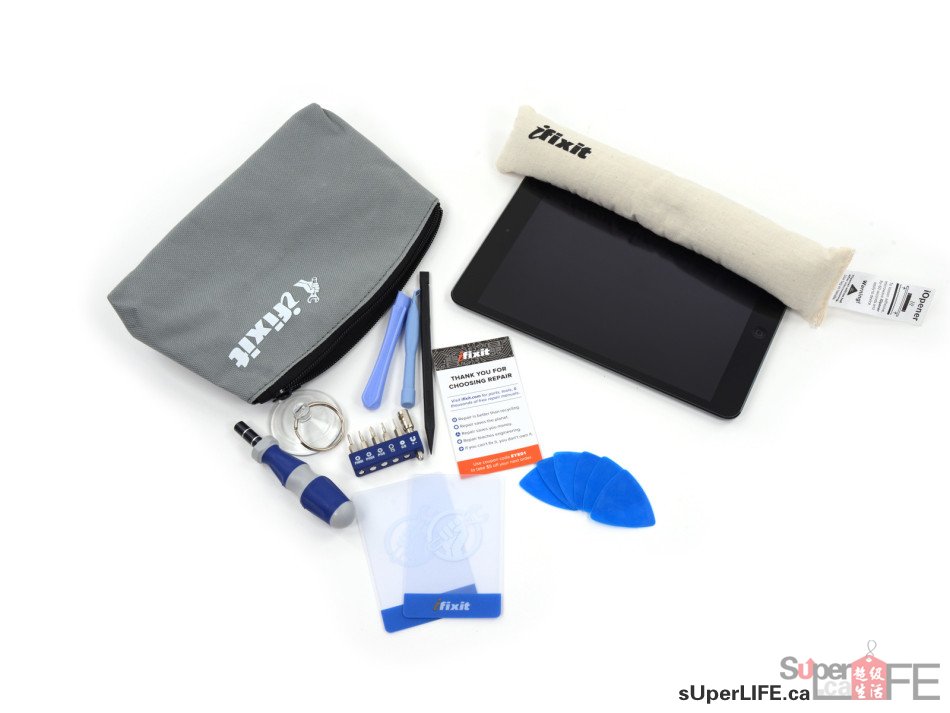

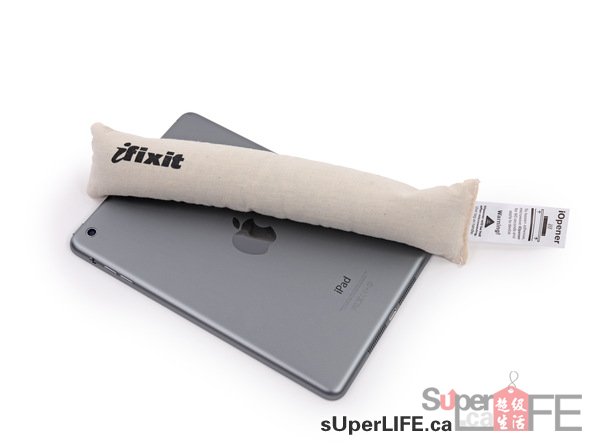

·拆机工具：iOpeners。

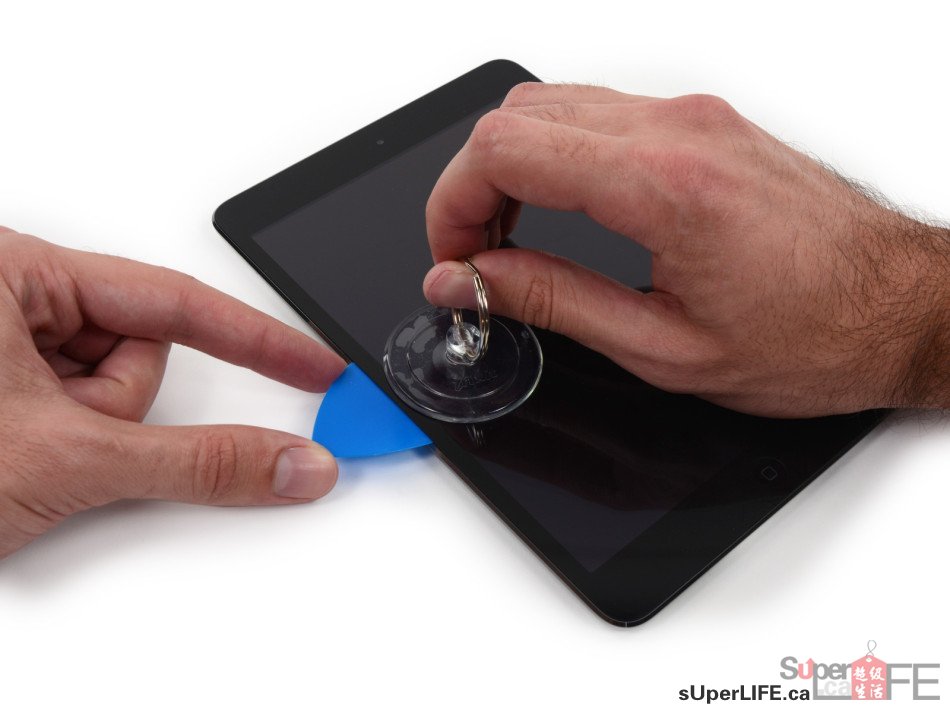

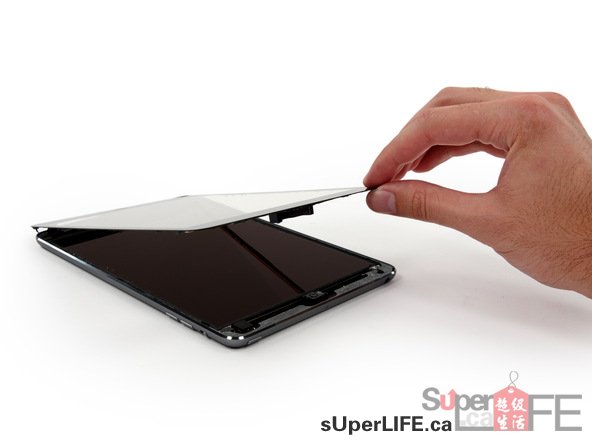

·首先需要解决前面板。和iPad Air一样，苹果使用大量粘合剂将前面板与机身紧紧粘合在一起。iFixit先用热水袋降低胶水粘度，再用吸盘和撬板慢慢将前面板撬起。





·费了九牛二虎之力，iPad Mini 2的前面板终于被剥离下来。







步骤三：

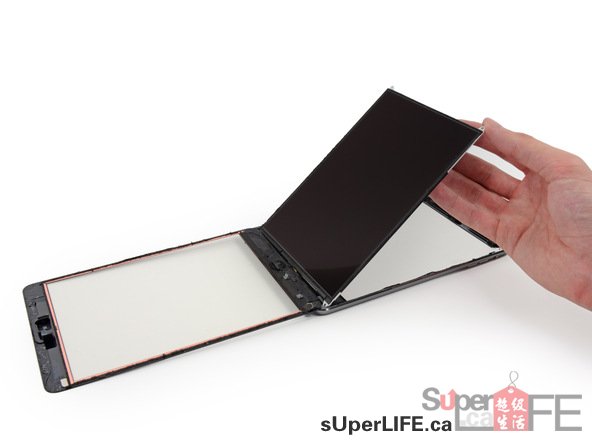

·下面开始拆除视网膜显示屏。受像素增加的影响，iPad Mini 2比前代产品厚了0.3mm。

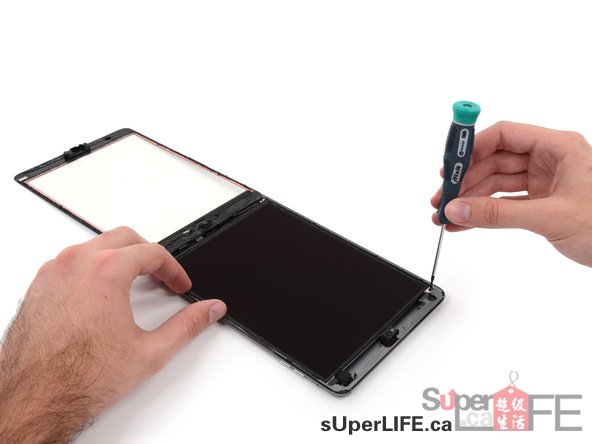

·意外的是，视网膜屏幕很好拆卸。将固定用的几个螺丝钉拧开即可。



iFixit给视网膜屏幕的可修复分数是7分。





步骤四：

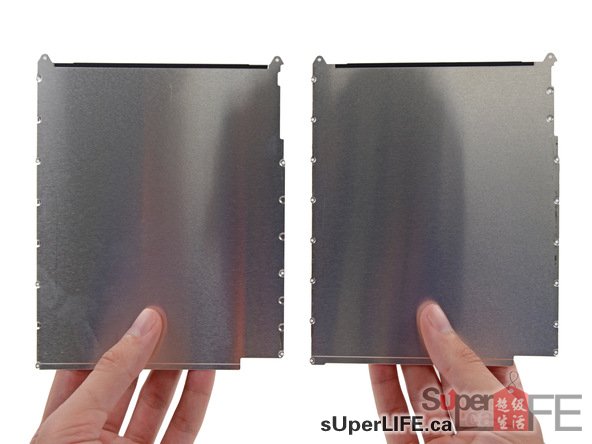

·苹果对“迷你”平板的屏幕进行了一番“修剪”。前代iPad Mini上固定屏幕的螺丝钉有16个，但在iPad Mini 上，iFixit只发现了7个。

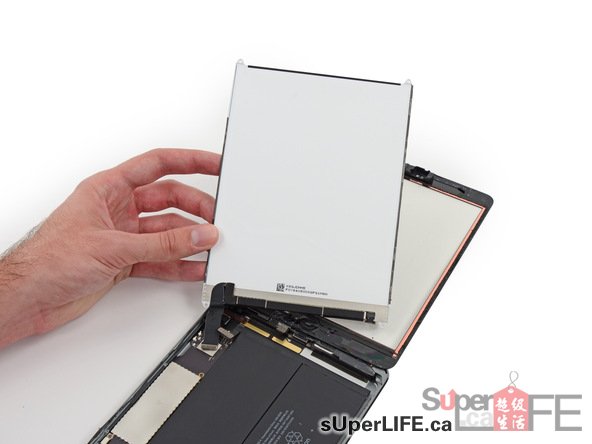

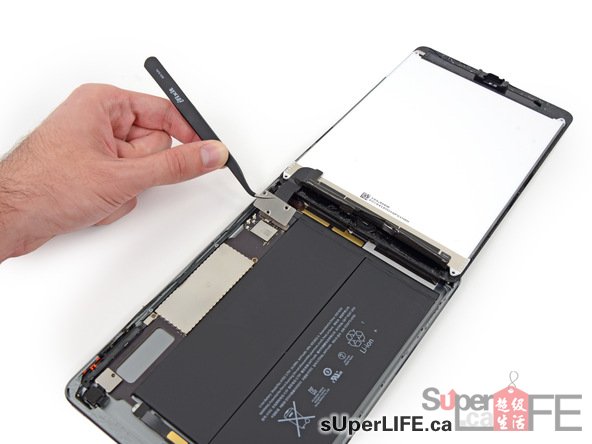

·要想将视网膜屏幕取下，还需除去旁边的LCD及数字转换器电缆连接器。







·用镊子摘除上述的电缆连接器，屏幕“自由”了。



步骤五：

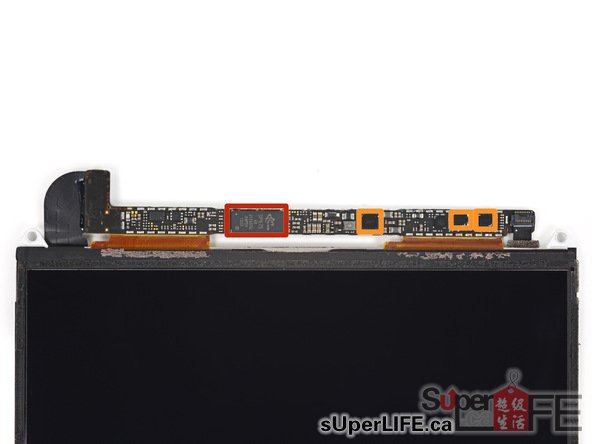

·iPad Mini 2显示屏由LG制造，型号是Parade DP675 LCD。

·屏幕连接组件上的TI TPS65143A及TI TPS65195，推测是LCD电源IC。





·iPad Mini 2的屏幕分辨率为2048×1536，和iPad Air一样。相对更小的屏幕让像素密度从Air的264ppi增加到了326ppi。





步骤六:

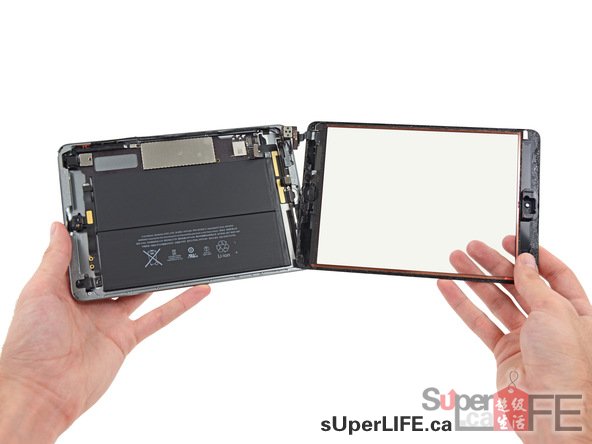

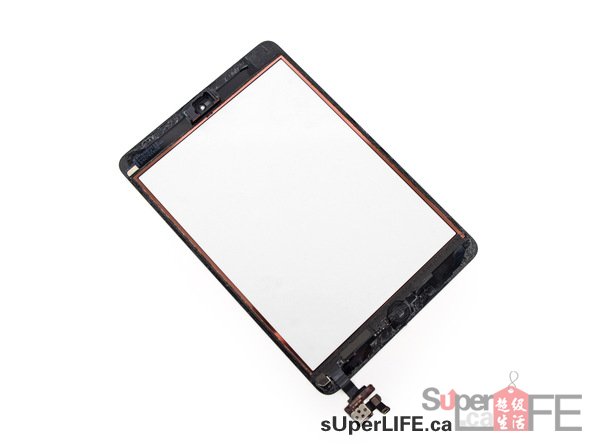

·断开与机身的连接组件，将前玻璃/数字转换器组件剥离下来。

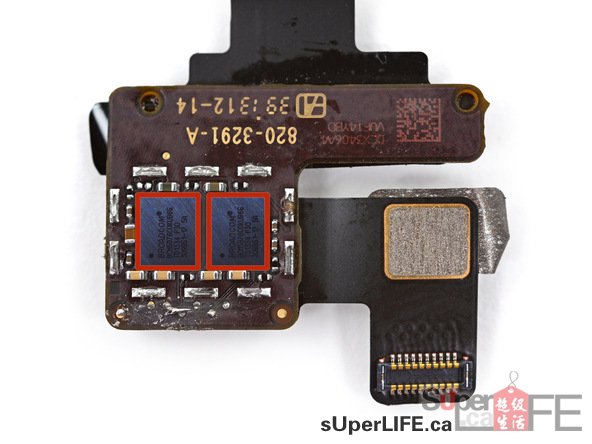

·iFixit在前面板连接组件上发现了Broadcom BCM5976触屏控制器。





步骤七：

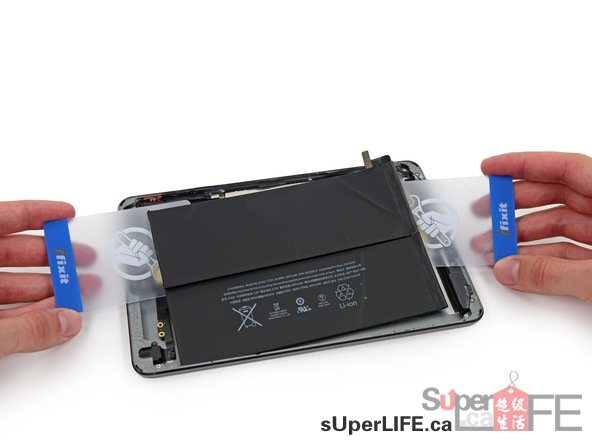

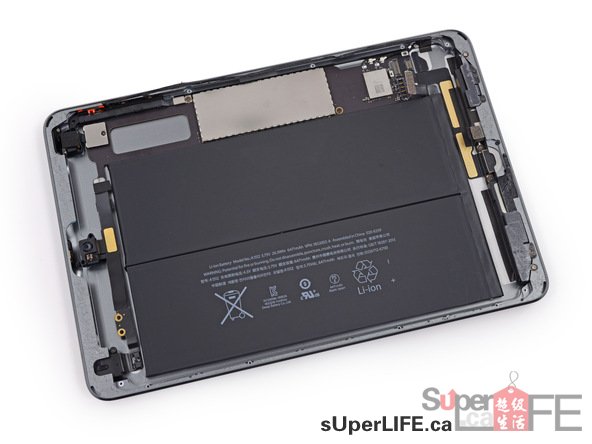

·下面开始拆卸电池。电池表面刻有3.75V、24.3瓦时、6471毫安时等数据,据悉其续航时间在10个小时以上。







·在拆解电池时，iFixit遭遇了难题。粘合剂过多，热水袋和iOpener再次出场。





步骤八：

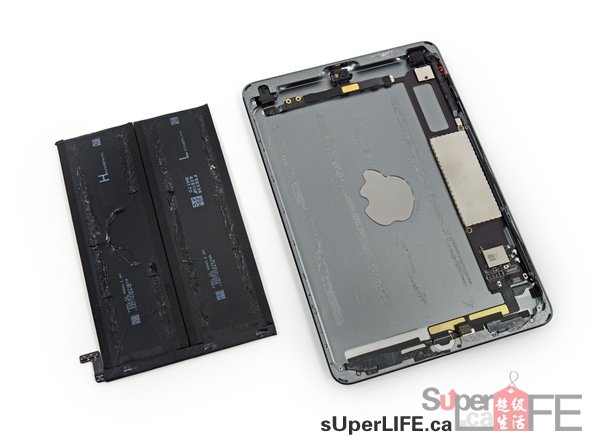

·iPad Mini 2采用的是双电池板设计，意味着更多的粘合剂，拆起来十分费劲。





·在拆下来的电池背面和Mini 2外壳内部，满是胶水。









步骤九：

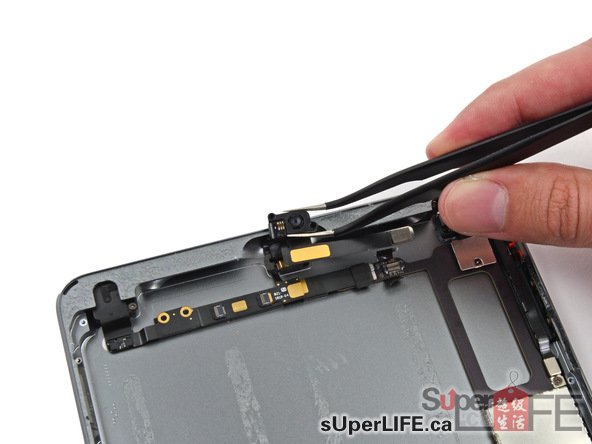

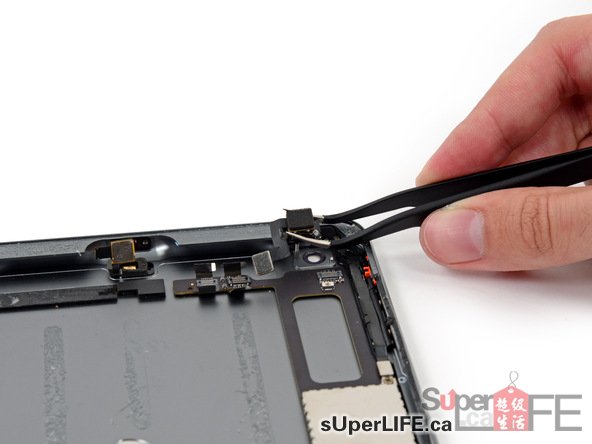

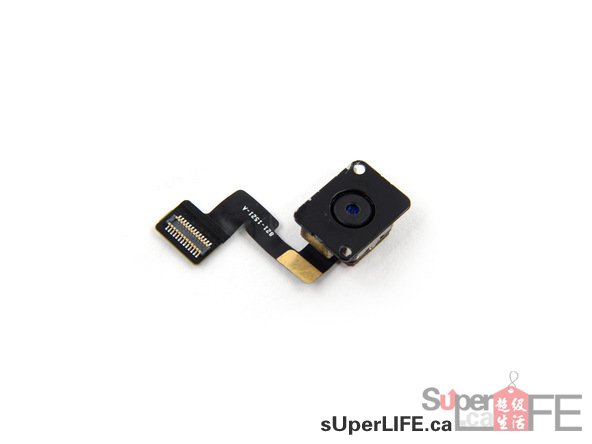

·把电池放到一边，开始拆卸摄像头。首先用镊子摘除前置摄像头。iPad Mini 2的前置摄像头像素为120万，可拍摄7200照片视频，型号是821-1752-A。

素摄像头。







·然后摘下另一边的后置500万像





步骤十：

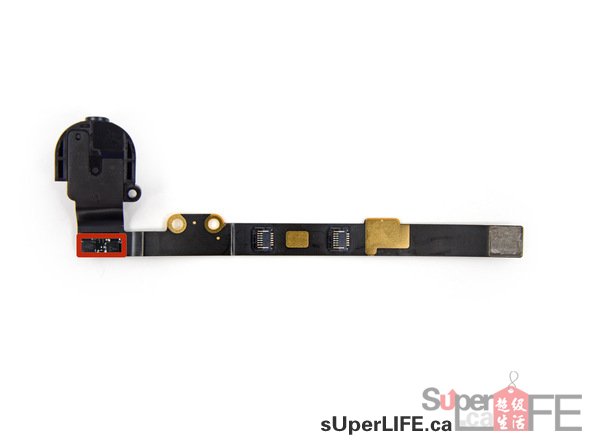

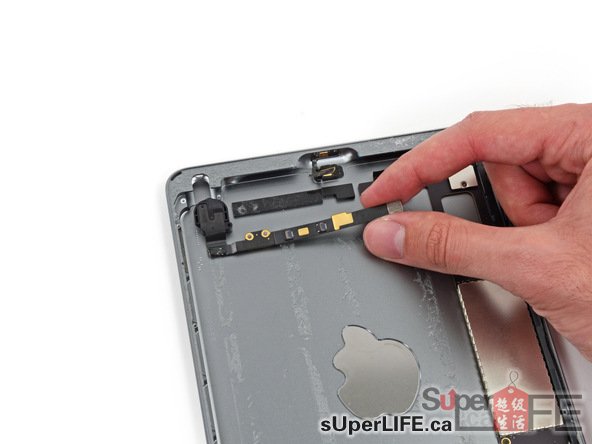

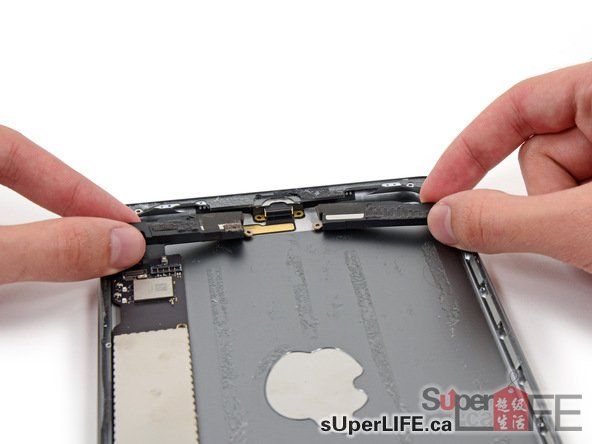

·接下来拆除其它组件，首先是耳机插孔，用手就能完成操作。





·在耳机插孔组件上，iFixit发现了音频放大器IC。





步骤十一：

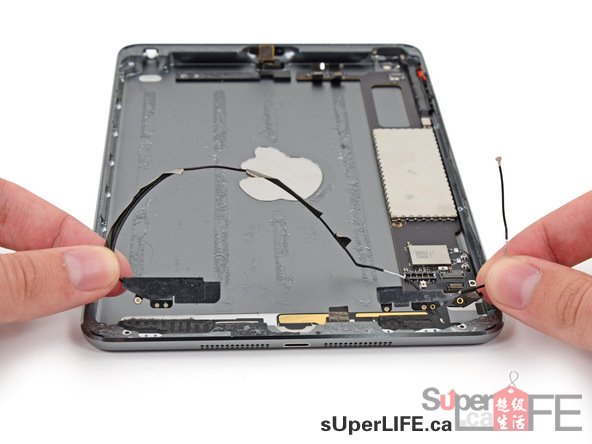

·iPad Mini 2内置双天线。

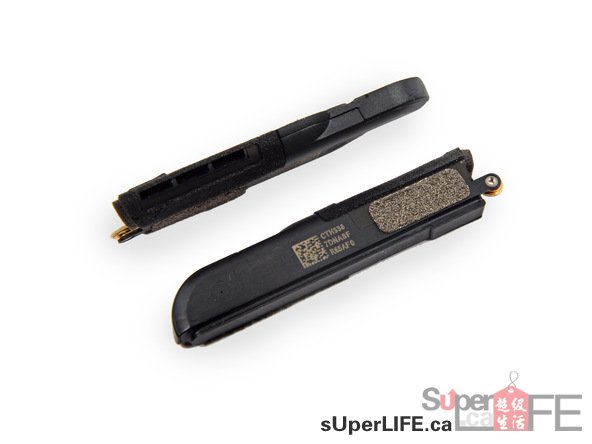

·摘除扬声器。





·扬声器上没有任何规格标记。





步骤十二：

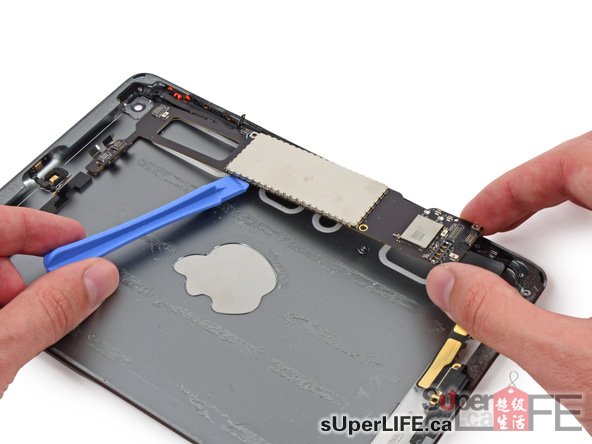

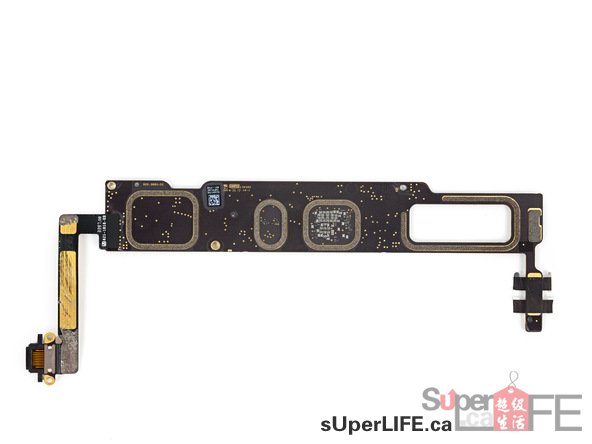

接下来开始拆主逻辑板。意外的是iPad Mini 2的主板没有与外壳粘合，只在电缆连接器除用了一些胶水，很容易拆下。





步骤十三：

iPad Mini 2主板两端连着微型断路器，主板上的USI 339S0213 Wi-Fi模块也和iPad Air的一模一样。









步骤十四：

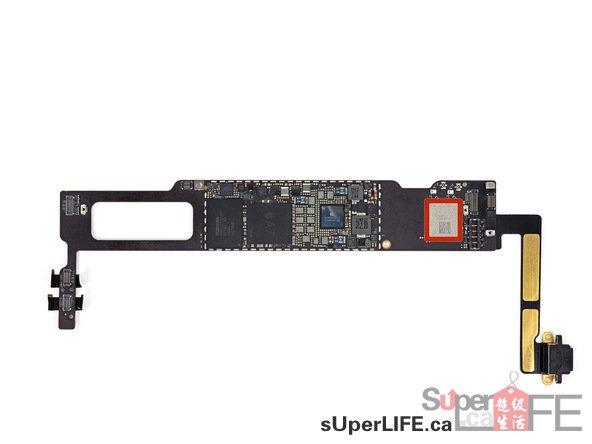

这就是iPad Mini 二代的主板，精华就在这里，让我来一一介绍给大家



·红色：苹果A7 APL0698 SoC，Elpida F8164A1PD 1 GB LPDDR3 DRAM

·橙色：NXP LPC18A1 （M7运动协处理器）

·黄色：东芝THGBX2G7B2JLA01 16 GB NAND闪存

·绿色：B334 STMicro MEMS加速度计/陀螺仪

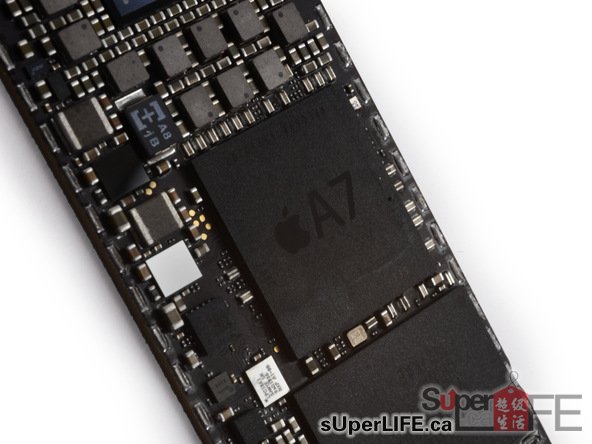

A7芯片



步骤十五：

这块是双面板，看看主板另一面。



·红色：苹果338S1213 Cirrus音频编解码器

·橙色：苹果Apple 338S1199音频放大器

·黄色：苹果343S0656-A1电源管理IC

·Fairchild Semiconductor FDMC6676BZ 和FDCM6683 MOSFETs





总结：

iPad Mini 2所有内部组件：

iPad Mini 2可修复性指数为2（10分最容易修复）



·LCD面板和前面板未用胶水粘合，可单独修理更换。

·电池未与主板或其它元件焊接。

·用于固定的小螺丝容易错位，太用力可能会脱落。

·前面板、电池、前置摄像头、后置摄像头、带状电线都使用大量胶水粘合，很难维修。

·Lightning接口焊接在主板上，无法更换。

·机身内有不少“隐形”小螺丝钉，拆卸维修或重装都相当费事。
